CS144 Lab4 笔记 — TCPConnection：组装完整 TCP 协议栈

这是整个实验最复杂的部分。

总的流程说实话我并没有完全做出来，抄了大量的作业，主要原因还是 TCP 的状态机确实有点复杂，有很多边缘条件需要考虑，调试起来死活都修不好。

我们需要将 TCPSender 和 TCPReceiver 结合起来变为一个完整的 TCPConnection。尽管在 TCPSender 与 TCPReceiver 等实现时已经完成了实验中所需的所有数据结构与算法部分，但 TCPConnection 最难的其实是它的状态机部分。

如何建立连接？SYN 请求被接收了如何更新 TCPReceiver 和 TCPSender？如何对异常的 segment 处理？如何对 TCPSender 的输出流进行封装、给他加上 ackno 等 header？如何应对 RST 的 header？这些都是必须一一解决的问题。

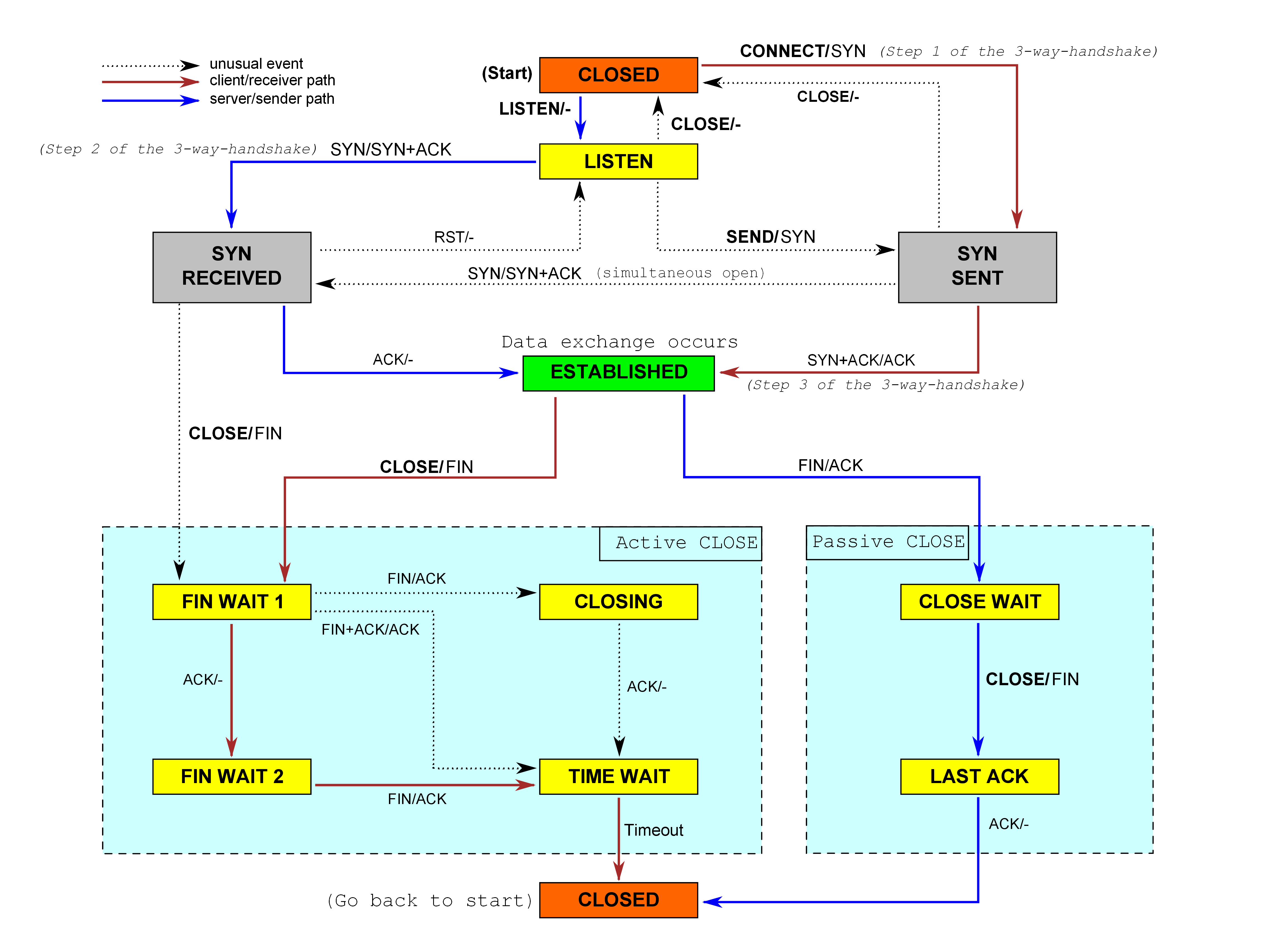

下图为 TCP 的 FSM 图：

TCP FSM

基础工具函数

首先从最简单的部分去实现：

size_t TCPConnection::remaining_outbound_capacity() const {
    return _sender.stream_in().remaining_capacity();
}

size_t TCPConnection::bytes_in_flight() const {
    return _sender.bytes_in_flight();
}

size_t TCPConnection::unassembled_bytes() const {
    return _receiver.unassembled_bytes();
}

size_t TCPConnection::time_since_last_segment_received() const {
    return _time_since_last_segment_received;
}

对各个 getter 类函数直接 return 即可。

push_segments_out

由于 receiver 部分涉及到大量状态的转换，所以先去实现 sender 部分。sender 主要要处理：

如何写入数据到 stream 内
如何给之前 sender 打包好的 seg 加头然后 push 到 segments_out 中
如何实现 tick
如何结束 sender 流

write 函数

直接将数据压入 stream_in 即可，然后去将 segment 压入 segments_out：

size_t ret = _sender.stream_in().write(data);
push_segments_out();
return ret;

实现 push_segments_out

push_segments_out 需要考虑以下情况：

正常数据传输
SYN 请求与 SYN-ACK 请求
RST 请求

SYN 请求与 SYN-ACK 请求分别处于两种状态：

状态 1：未开始建立连接，主动发送 SYN 请求进行连接建立
状态 2：对方请求连接（对方发来 SYN 请求），我方需要发送 SYN-ACK 进行回应

对于状态 1，直接让 sender 执行 fill_window 即可生成一个 SYN 的 seg（因为若要发送 SYN，那么证明当前状态的 sender 的 _syn_flag == false，且 abs_seqno、ackno 等也均开始初始化）。

对于状态 2，由于我们是接收到 SYN 后被动建立连接，此时 TCPReceiver 已经完成了 SYN 的接收，但是 TCPSender 并不知道对方已经发起连接，所以需要通过：

_sender.fill_window(send_syn || in_syn_recv());

这里的逻辑是主动触发 sender 发送 SYN：

如果 send_syn = true，代表本端主动建立连接，此时直接调用 fill_window(true)，允许 sender 发送 SYN。
如果 in_syn_recv() 为 true，代表当前处于被动连接建立阶段，对端已经发送 SYN，需要回复 SYN-ACK，因此也调用 fill_window(true)。

否则正常数据传输阶段：

_sender.fill_window(false);

sender 根据当前发送窗口以及 ByteStream 中的数据生成普通 DATA segment。

封装 TCPSegment

生成 segment 后，需要将 sender 输出的 segment 进行 TCPConnection 层面的封装。

TCPSender 负责的是可靠字节流传输，它只关心：

seqno
payload
SYN
FIN
retransmission

但是 TCPConnection 作为 TCP 连接层，需要负责两个方向状态的结合，因此需要给 sender 生成的 segment 添加 receiver 相关信息：

if (_receiver.ackno().has_value()) {
    seg.header().ack = true;
    seg.header().ackno = _receiver.ackno().value();
    seg.header().win = _receiver.window_size();
}

这里实际上完成了 TCP 中最核心的 ACK 复用机制。TCP 是全双工协议，发送方向和接收方向的数据流独立维护。例如：

A ---- data(seq=100) ----> B
A <--- ACK(101) ---------- B

ACK 并不是由 sender 产生，而是由 receiver 根据自己已经成功接收的数据产生。因此 TCPConnection 需要将：

TCPSender 生成:          TCPReceiver 生成:
  seqno                    ackno
  payload        +         window size
  SYN
  FIN

                    ↓

              完整 TCP segment

组合起来。

RST 处理

if (_need_send_rst) {
    _need_send_rst = false;
    seg.header().rst = true;
}

RST 是 TCP 中异常终止连接的机制。例如：

收到非法 segment
连接不存在
对端状态异常

TCPConnection 会设置 _need_send_rst = true，然后在下一次输出 segment 时附加 RST 标志。这里需要注意，RST 通常需要携带 ACK 信息，因此它也应该经过正常的 segment 封装流程。

最终：

_segments_out.push(seg);

将完整 TCP segment 交给外层网络发送。

整体流程如下：

应用层 write()
        |
        v
ByteStream
        |
        v
TCPSender.fill_window()
        |
        v
生成 segment (seq, SYN, FIN, payload)
        |
        v
TCPConnection.push_segments_out()
        |
        +------ TCPReceiver 提供 ackno / window
        |
        +------ 添加 RST
        |
        v
完整 TCP segment
        |
        v
_segments_out

bool TCPConnection::in_syn_recv() {
    return _receiver.ackno().has_value() && !_receiver.stream_out().input_ended();
}

bool TCPConnection::push_segments_out(bool send_syn) {
    _sender.fill_window(send_syn || in_syn_recv());
    TCPSegment seg;
    while (!_sender.segments_out().empty()) {
        seg = _sender.segments_out().front();
        _sender.segments_out().pop();
        if (_receiver.ackno().has_value()) {
            seg.header().ack = true;
            seg.header().ackno = _receiver.ackno().value();
            seg.header().win = _receiver.window_size();
        }
        if (_need_send_rst) {
            _need_send_rst = false;
            seg.header().rst = true;
        }
        _segments_out.push(seg);
    }
    clean_shutdown();
    return true;
}

segment_received

之后需要实现 segment_received()，这是整个 TCPConnection 最复杂的部分。因为收到一个 segment 后，需要同时影响 sender 和 receiver：

收到 segment
       |
       +----------------+
       |                |
       v                v
TCPReceiver        TCPSender
处理数据流          处理 ACK
更新 ackno           滑动发送窗口
产生状态变化         清理 outstanding
       |
       |
       v
TCPConnection 判断状态
       |
       v
是否回复 ACK / SYN-ACK / RST

其中最大的难点在于 TCP 状态机。例如：

1. 收到 SYN：

LISTEN
 |
 | SYN
 v
SYN_RECEIVED

需要：receiver 接收 SYN、sender 发送 SYN、输出 SYN+ACK。

2. 收到 SYN+ACK：

SYN_SENT
 |
 | SYN+ACK
 v
ESTABLISHED

需要：receiver 接收 SYN、sender 收到 ACK、状态转换。

3. 收到 FIN：

FIN 本质上也是一个占用一个字节序列号的"数据"，因此不能简单处理。需要：receiver 判断 FIN 是否连续、ByteStream 输入结束、sender 判断是否发送 FIN。

4. 异常 segment：

例如：未建立连接收到数据、ACK 超过发送范围、RST、非法状态转换——这些都需要严格按照 TCP FSM 处理。

因此 TCPConnection 实际上并没有增加新的可靠传输算法，它更像一个 TCP 状态机协调器。

最终，根据 TCP 状态转移图实现 segment_received：

void TCPConnection::segment_received(const TCPSegment &seg) {
    // 检查连接存活状态
    if (!_active) {
        return;
    }
    _time_since_last_segment_received = 0;

    if (seg.header().ack && seg.payload().size() && in_syn_sent()) {
        return;
    }

    bool send_retry_ack = false;
    if (seg.header().ack && _sender.next_seqno_absolute())
        send_retry_ack = !_sender.ack_received(seg.header().ackno, seg.header().win);
    if (!_receiver.segment_received(seg))
        send_retry_ack = true;

    if (seg.header().syn && !_sender.next_seqno_absolute()) {
        connect();
        return;
    }
    if (seg.header().rst) {
        if (in_syn_sent() && !seg.header().ack) {
            return;
        }
        unclean_shutdown(false);
        return;
    }
    if (seg.length_in_sequence_space()) {
        send_retry_ack = true;
    }
    send_retry_ack = send_retry_ack
        && (_receiver.ackno().has_value() && _sender.segments_out().empty());
    if (send_retry_ack) {
        _sender.send_empty_segment();
    }
    push_segments_out();
}

clean_shutdown

TCP 关闭相比建立连接更加复杂，因为 TCP 是全双工协议，两个方向的数据流是独立关闭的。也就是说：

对方关闭发送方向，不代表连接立即关闭
本方关闭发送方向，也需要等待对方确认
双方都结束后，TCPConnection 才能进入 inactive 状态

因此需要 clean_shutdown() 来判断当前连接是否可以安全关闭。

半关闭处理

if (_receiver.stream_out().input_ended() && !(_sender.stream_in().eof())) {
    _linger_after_streams_finish = false;
}

这里表示对方已经发送 FIN，但是本方还有数据没有发送完成。例如：

A ---------------- data -------------> B
A <--------------- FIN --------------- B

此时 B 的 receiver 已经收到 FIN（_receiver.stream_out().input_ended() == true），但 B 仍然有数据需要发送（_sender.stream_in().eof() == false），说明连接进入半关闭状态。

正常情况下 TCPConnection 会等待一段时间保持连接（_linger_after_streams_finish = true），因为 TCP 关闭后可能还需要接收最后的数据或者 ACK。但这种情况对方已经关闭发送方向，不可能再发送新的数据，因此无需继续 linger：

_linger_after_streams_finish = false;

真正关闭条件

if (_sender.stream_in().eof()
    && _sender.bytes_in_flight() == 0
    && _receiver.stream_out().input_ended())

需要同时满足三个条件：

第一：_sender.stream_in().eof() — 本端应用已经写完所有数据。

第二：_sender.bytes_in_flight() == 0 — 所有已经发送的数据都已经被对方 ACK。因为 TCP 是可靠传输协议，发送完成 ≠ 关闭连接，必须保证所有 segment 都收到 ACK 确认。

第三：_receiver.stream_out().input_ended() — 对方也已经发送 FIN，即双方发送方向均关闭。

三个条件满足后，连接已经逻辑结束。但是 TCP 还需要考虑 linger：

if (!_linger_after_streams_finish
    || time_since_last_segment_received() >= 10 * _cfg.rt_timeout)

如果 _linger_after_streams_finish = false 说明不需要等待直接关闭；否则等待 time_since_last_segment_received() >= 10 * retransmission_timeout 后关闭。原因是 TCP 关闭后仍然可能收到迟到 segment，如果立即释放连接可能无法正确处理这些延迟 segment，因此需要 linger 一段时间。

最后：

_active = false;

表示 TCPConnection 生命周期结束。

所以 clean_shutdown() 本质上是 TCPConnection 的终止状态机。

unclean_shutdown

unclean_shutdown() 负责处理异常关闭，也就是 TCP 连接无法按照正常 FIN 四次挥手流程结束时的情况。其中包括：

收到 RST
非法状态转换
协议错误
应用主动终止连接

void TCPConnection::unclean_shutdown(bool send_rst) {
    _receiver.stream_out().set_error();
    _sender.stream_in().set_error();
    _active = false;

首先需要通知上下层连接已经异常终止。

对于接收方向：

_receiver.stream_out().set_error();

表示 TCPReceiver 提供给应用层的输入流发生错误。之后应用读取数据时应该知道不是正常 EOF，而是连接异常。

对于发送方向：

_sender.stream_in().set_error();

表示应用写入发送流时发生错误。此时连接已经不存在，不能继续发送数据。

然后：

_active = false;

直接结束 TCPConnection 生命周期。这和 clean_shutdown() 不同——clean_shutdown() 是正常关闭，需要等待 FIN、ACK 等状态完成；unclean_shutdown() 是立即终止，不需要维护 TCP 状态机。

之后处理是否发送 RST：

if (send_rst)

RST 是 TCP 中用于通知对端「这个连接已经异常终止，不要继续发送数据」。设置 _need_send_rst = true 表示下一次发送 segment 时添加 RST 标志。

但是这里有一个特殊处理：

if (_sender.segments_out().empty()) {
    _sender.send_empty_segment();
}

RST 本身需要依附在 TCP segment 上发送。如果 sender 当前没有任何 segment（segments_out 为空），那么没有载体发送 RST。因此生成一个空 segment，然后 push_segments_out() 装载 RST 发送请求。
